芯片封测火爆全球，中国3家企业挤进前十，未来谁领跑？

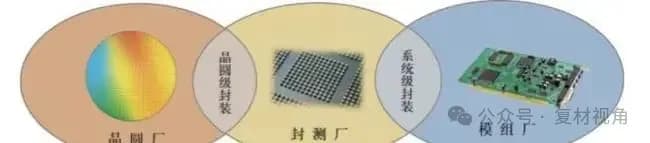

芯片封测到底是干啥的？简单说，就是给芯片穿上“保护衣”，让它能在各种环境下稳定工作。芯片本身很娇贵，空气中的灰尘、水汽甚至腐蚀性气体都能让它“生病”，性能下降甚至直接报废。封测就像给芯片造个坚固的家，把它固定、密封，再通过外壳引出接点，让芯片的“本事”能发挥到外界。不仅要保护，还要测试性能，确保芯片出厂前没毛病。这活儿听起来简单，技术含量却高得吓人！

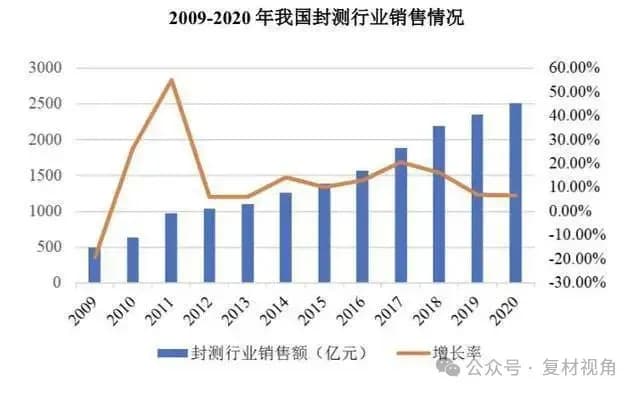

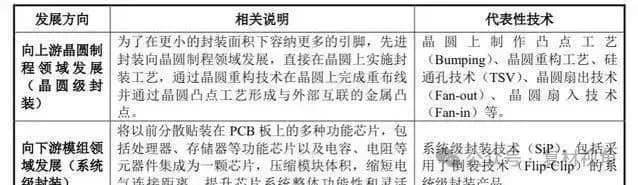

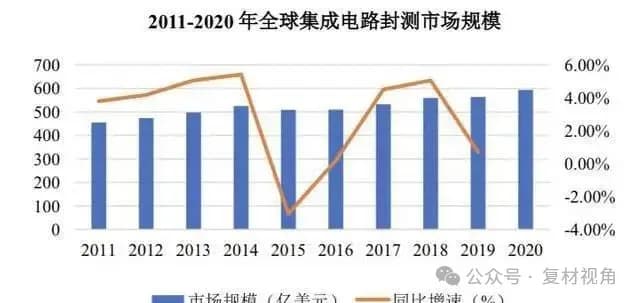

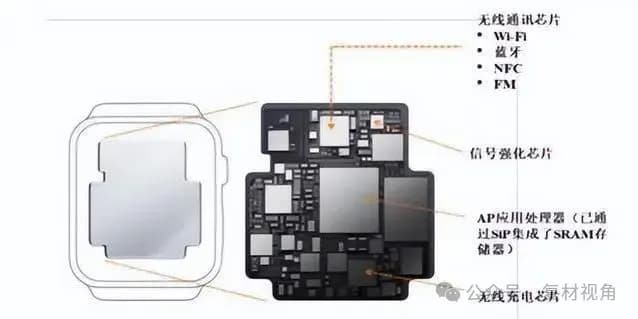

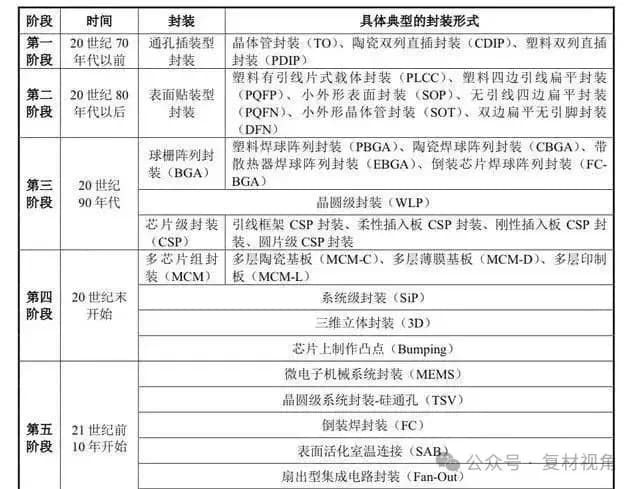

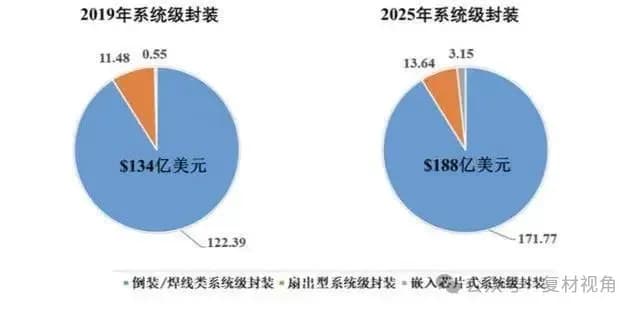

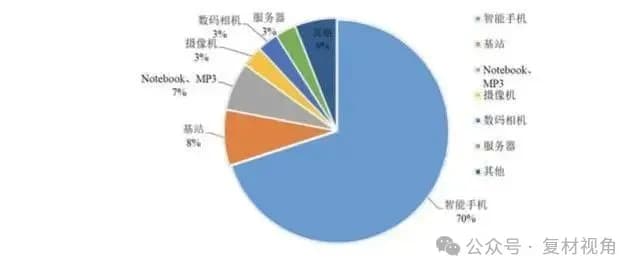

过去，芯片行业流行“一条龙”模式，从设计到制造再到封测，全都一家公司搞定。这种模式效率高，但花钱多、灵活性差。到了90年代，全球分工变细，封测慢慢剥离出来，成了独立行业。专业的人干专业的事，效率更高，成本也降下来了。中国的封测企业就是抓住了这个机会，迅速崛起。现在，全球80%以上的封测市场集中在亚太地区，中国更是其中的佼佼者。 中国封测行业有多猛？数据告诉你真相！2009到2020年，中国封测行业的年均增长率高达15.83%，远超全球平均水平3.01%。2020年，中国封测市场销售额同比增长6.8%，增速甩开不少国家。全球前十的封测企业里，中国大陆占了3席，和日月光、安靠科技这些老牌巨头掰手腕。这成绩，靠的是技术进步和市场需求双轮驱动。中国企业不仅能干，还干得漂亮！ 为啥封测这么重要？因为芯片越来越复杂，需求也越来越高。智能手机、5G基站、自动驾驶、物联网……这些高科技都离不开性能强、功耗低的芯片。封测技术直接决定了芯片能不能在这些场景里“顶住压力”。比如，系统级封装（SiP）能把处理器、内存、传感器等不同功能的芯片塞进一个封装里，既省空间又省电。像智能手表这样的产品，就是靠SiP技术实现了小巧又强大的效果。 技术升级是封测行业的核心动力。现在，全球封测技术已经进入第三阶段，以CSP和BGA为主流，但第四、第五阶段的先进封装技术正在加速推进。比如倒装焊封装（FC）和系统级封装（SiP），能让芯片更小、性能更好、散热更强。尤其是倒装技术，芯片直接“倒”过来连接，减少了空间浪费，速度更快，温度更低。这种技术在手机、电脑、汽车芯片里用得越来越多，市场前景一片光明。 中国在先进封装上也没落后。市场调研机构预测，到2026年，中国先进封装市场规模将达到76亿美元，年均增长率6.2%，全球第一。系统级封装是其中的明星，2019年全球市场规模134亿美元，预计2025年达到188亿美元。尤其在5G基站领域，倒装球栅阵列封装的需求暴涨，未来五年年均增长率高达41%。这速度，简直像坐了火箭！

政策支持是中国封测行业爆发的重要推手。2014年，国家出台《国家集成电路产业发展推进纲要》，明确要让中国芯片产业到2030年达到国际先进水平。2020年又推出新政策，从税收到研发全方位支持封测企业。这些政策就像及时雨，帮企业解决了资金和技术难题。加上全球芯片产业向中国转移，中国封测企业抓住了历史性机会，市场份额从2011年的9%涨到2020年的18%，未来几年还将继续攀升。 不过，挑战也不少。随着芯片制程进入“后摩尔时代”，技术突破越来越难。以前，芯片性能靠缩小制程提升，比如从14纳米到7纳米、5纳米。但现在，3纳米以下的制程成本高得吓人，7纳米芯片开发就要2.97亿美元，5纳米更是飙到5.4亿美元！制程进步慢下来，封测就成了提升芯片性能的“救命稻草”。先进封装能通过优化结构，让芯片在不缩小制程的情况下性能翻倍，成本还更低。

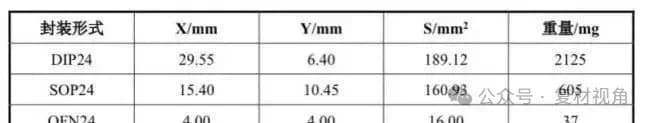

QFN封装是中端市场的“性价比之王”。它体积小、散热好、成本低，特别适合中端芯片。相比传统封装，QFN的封装效率能达到0.3到0.4，远超老式的DIP和SOP。很多芯片设计公司在推广产品时，会同时推出QFN和BGA两种封装方案，QFN因为价格低更受市场欢迎。未来，QFN还会向大尺寸、模组化方向发展，市场空间依然很大。

微机电系统（MEMS）封装也是个潜力股。随着物联网和传感器的大规模应用，MEMS封装市场正在高速增长。2016到2022年，MEMS封装市场年均增长率高达16.7%，其中射频MEMS增长更快，达到35.1%。从智能家居到自动驾驶，MEMS封装让芯片能“感知”世界，需求只会越来越旺。 中国封测企业的崛起，不只是技术的胜利，更是国家战略的成功。全球芯片产业向亚太转移，中国抓住了机会，靠政策、技术和市场的三重加持，站上了世界舞台。未来，随着5G、物联网、人工智能的普及，封测行业还会迎来更多机会。中国企业能不能继续领跑？答案藏在每一次技术突破和市场开拓里。
